FD３S ポータブルナビゲーション取り付け
俺は基本的にFDで通勤、町乗り、小旅行まで何でもこなします。
昔から地図人間でナビなんかいらねぇ！な人だったんですが、最近回りにナビ付き車が増えてきて・・・
車内でヒマな時にTVも見たい！って事でナビﾎｼｽになった為つける事にしました。
ホントなら普通のオンダッシュタイプかオーディオ入れ替えのインダッシュでも良かったんですが、
インダッシュは最近オーディオ新品に換えたばかりだったので却下。オンダッシュタイプはわりと最後まで迷いましたが、
俺がセカンドカーとして使ってる親父のノアでもナビを使いたかった為気軽に載せ換えのできるポータブルに決定。
ナビを２台分買う金なんかなかったんだよ！ﾁｸｼｮｳヽ(`Д´)ノ
さて取り付けです。またしても作業は夜です(・ω・)
今回取り付けるのはPanasonicのDVDポータブルナビ「CN-DS110KD」です。
標準のまま取り付けたのではナビもTVも感度と精度がイマイチだと思った為、
オプション設定されているジャイロユニット「CY-SG50G」も同時に取り付けます。
フィルムアンテナも標準で用意されているｼｮｯﾎﾟｲ物ではなく、フロントウインドウ左右に貼る一般的な物に取り替えます
DS110はTV／VICSの端子がTV３本VICS１本取り付ける所があるのでそれに対応したアンテナを用意しておきます
パーツが揃ったら作業開始。まずはナビを取り付ける場所の確保及びステーの製作です
普通のオンダッシュの様にダッシュボードに取り付けたのでは前方視界があり得ないほど無くなるので止めておきましょう・・・
とりあえずオーディオの外枠を外します。社外に換えてある事前提ですが・・・

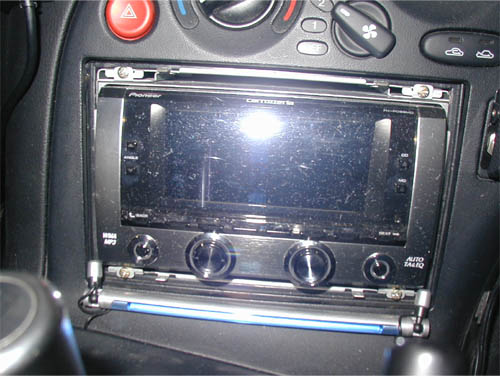

外枠を外した所です。固定はツメだけなので適当にツメ外して引っ張れば外れます（適当
オーディオの上部にスキマがあるのが分かるでしょうか。今回はココにステーをカマして取り付けます
ホームセンターで３ｍｍ厚のアルミ板を買ってきて適当な寸法に切ります
俺は大体横１００ｍｍ×奥行き１６０ｍｍくらいに切り出しました。これだと若干左右に隙間が出来ちゃいますが、
元々の板が１００ｍｍ×３００ｍｍだった為、奥行きを１００ｍｍにするには少々強度的に心許なかった為こうしました
切り出したら今度はナビ付属の取り付けステーの加工です

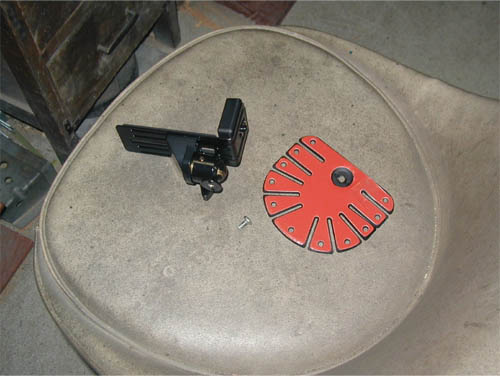

加工といっても大した事はしません。ステー部と貼り付け部がネジ止めな為、それを分解します
分解したら先程用意したアルミステーに自分の取り付けたい位置に穴をあけ、ネジ止めします

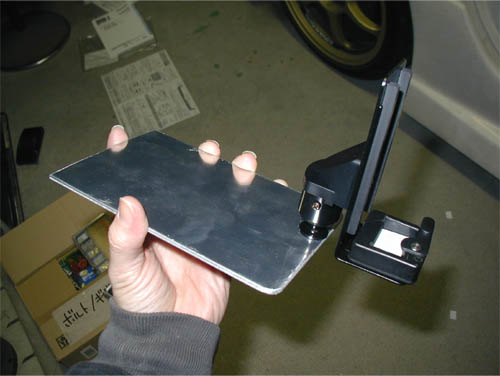

こんな感じ。どの位置につけるかは自分で仮合わせしながら決めてください。俺は寸法取ることなく目分量でした。
ちなみに付属のステーにこだわる理由は、ワンタッチでナビ本体が外せる構造が付いてるからです。
アルミ板下側に両面テープをつけ、先程のオーディオのスキマに差し込みます。両面テープでズレない様固定します。
ステーが出来たらオーディオ外枠の加工です。

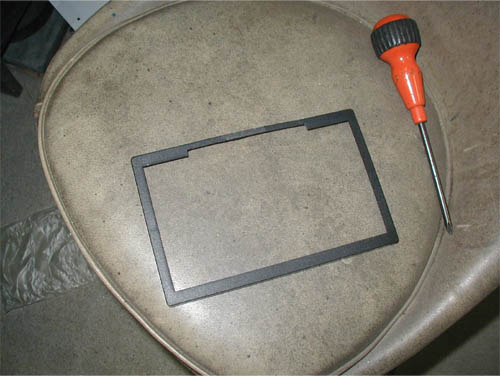

画像のようにステーが当たる部分を切り取ります。実は今回も目寸法ヽ( ﾟДﾟ)ﾉ
ヤスリで削っていけば綺麗にいけるんですがめんどくさいのでカッターで切れ目を入れニッパーで切り取ります
ニッパーで切る場合は切る際の力が枠側に逃げちゃうので枠をそのまま切ったり折らない様に気をつけてください

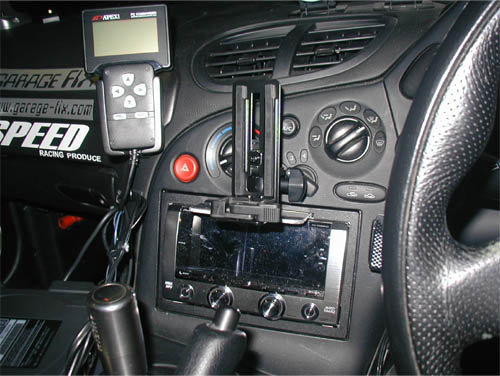

微妙に写真の撮る時期が前後してますがステー付近を完成させた所です
目寸法でやった割には綺麗にはまってると思いませんか？（自己満足
次にアンテナ関係の取り付けです。まずはＡピラーを外します。
ドアの内側にゴムモールが取り付けられているので、引っ張って外します。

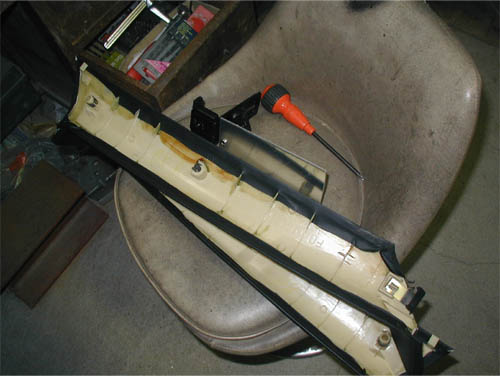

Ａピラーですが、３箇所くらいのツメで固定されてるだけなので、手前に引っ張って外していきます。折らないように（笑
最後にダッシュボード付近にもツメで固定されてるので引き抜きながら外します。
内側はこんなかんじー。年式とかにもよりますがそんなに外すのは難しくないです。
外し終えたらフィルムアンテナのフィルム部を窓に張ります。
俺はナビ取り付けを初めてやったのでコツとかわかんないので、詳しい人に聞くか説明書見て頑張ってください。
俺は普通に説明書どおりに洗剤を数滴混ぜた水をスプレーで窓に吹き付けフィルムを貼り付け、気泡を抜き、乾かしました。
運転席側うまくいって調子コイたら助手席側貼り付けミスって張りなおしたらゴミが入って気泡が出来ました。ﾏｼﾞｼｮﾝﾎﾞﾘ(´・ω・`)
フィルムを乾かしてる間にアンテナ線の取り回しです

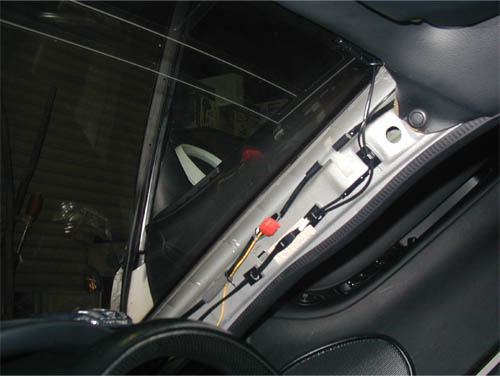

これも説明書どおりにＡピラー内に線を這わせ、付属のコードクランパーで固定、アースシールを貼りアースを取りました。
取り回しの際に内張り固定用のツメの穴に架からない様に注意してください。
完成はこんな感じ〜。窓内側に向かうアンテナ線はそのままだと垂れ気味になるので、余る部分は天井内張り内に隠しました。
運転席はこんな感じですが助手席側も同じように取り付けます。
ちなみに黄色いコードはナビ関連ではなくセキュリティ関連ですので関係ないです。
次は助手席側のピラーを外した内張りのスキマからＧＰＳのアンテナコードを取りまわします
ダッシュボードの辺りにＧＰＳ受信部がくるように取り回します。細かい場所はお好きな場所に〜

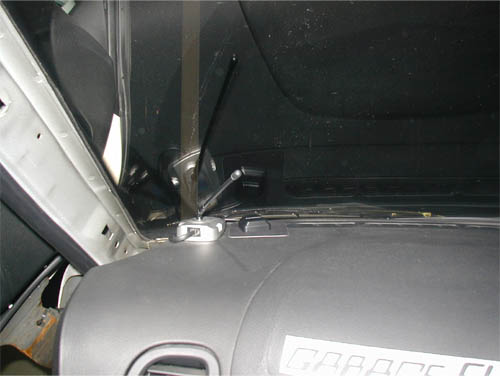

真ん中の黒い物がＧＰＳアンテナです。下には付属の鉄板シールが敷いてあります。
左側のものはＥｇスターターの受信部なのでこれまた関係ありません（笑
お次にオプションのジャイロユニットの取り付けです。コレが無いとトンネルとかでナビ狂います（笑
３本線が出てるので、そのうちのピンク線を車体側ＣＰＵから出ている車速線に繋げます
ＣＰＵの位置は助手席足元ドア側です。バラすにはスカッフプレートを外し、内張りのネジ２こを外し手前に引き出します。
ＣＰＵがステートネジ３個で止まってるのでコレも外せばあとはハーネスで繋がっているだけになります。
詳しい配線の位置については年式によって若干違います。どの位置かは各自調べてください(´・ω・`)
車速線が繋ぎ終わったらあとはアース線とナビ本体に繋げるコードです。ココら辺は適当に（何
ジャイロユニット自体は助手席シート下にでも隠しておきます。裏側にマジックテープを張ってカーペットに貼り付けました。
後はナビ本体から出るサイドブレーキ線の取り付けとシガーコードの接続です。
シガープラグがシフトノブ左横に増設してあるので俺はそこから取りました。
サイドブレーキ線は普通ならサイドブレーキにつけるんですが、走行中もナビ操作したいのでアース落としです
センターコンソールパネルをバラして固定、余った線もその中にしまいました。
ココまで終えたら配線はほぼ終了です。あとはダッシュボード内に見えないよう隠すわけですが・・・

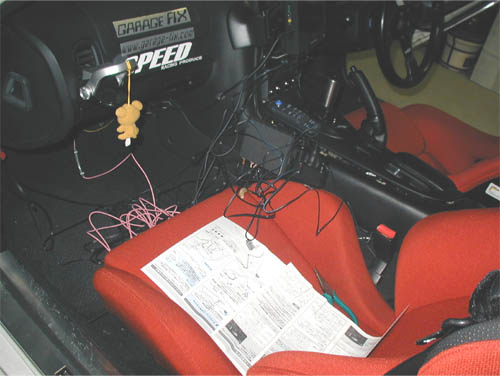

こんだけゴチャゴチャになります('A`)
車内が狭いFD、配線隠すのにも一苦労です。
俺のFDは他にも追加電装品がいっぱい付いてるので既に隠す場所がありません。満杯状態。
仕方がないので助手席足元に無理無理にしまいます。どうしても余るので助手席フロアマット下に入れました。
フロアマットめくると目も当てられないような状況に・・・（ノ∀｀）
余ってる配線をしまったら若干の余裕を持たせつつ配線を内装に止めておきます。

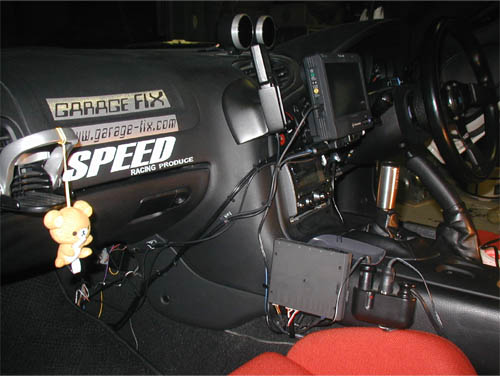

大体こんな感じです。ゴチャゴチャ過ぎ修正汁ヽ(`Д´)ノ
やはり助手席ダッシュ下トンネル側は配線でいっぱいです。隠しきれないよ(´・ω・`)

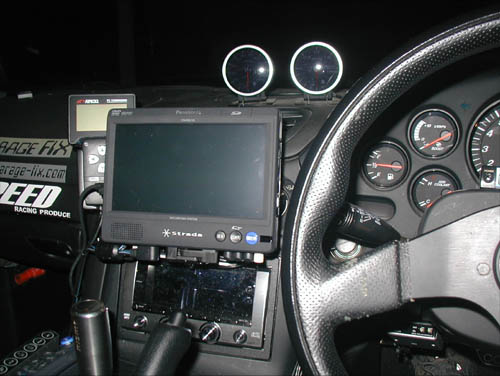

と言う事で完成ヽ（*´∀｀）ﾉ
個人差はありますがこのまま運転してもシフト／サイドブレーキは干渉しません
ちょとエアコンは操作しにくくなりますが目を瞑る事にします
さてナビ使用レポなどを。
ナビ精度については概ね問題なし。しいて言えばエンジン始動時に若干ズレます。
まぁこれも走り出してしまえば直りますが。知り合い曰くポータブルナビの宿命だとか。
TVについてですが・・・ちょと不満レベル
ノイズが走っちゃいます。まぁ車の位置にもよりますが・・・
車が止まってる場所によってはノイズまくり、ですが場所が良いと普通に見れます。なんだこれ(´・ω・`)
これじゃ不満なので今度TVブースターを取り付けることにします。
なにせ初めてのナビ取り付けなのでいろいろ試行錯誤しながらやってたので４時間ほど掛かりました。
まぁ結局それなりにまとまったので良しとします。
ちなみにサイドのアース落としですがコレについては個人の責任で行ってください。
これやって走行中に操作して事故しても俺は一切責任を持ちません。あしからずー。
それ以外の「ココはこうするべきだ！」などのツッコミは随時お待ちしております（笑
